组件级可视化驾驶舱
通过计算机视觉与图像处理技术，对光伏电站组件进行精准识别与可视化绘制。将逆变器、组串等设备与组件建立关联映射，以面积、颜色等方式直观呈现电站发电数据。
- 组件
- 384
- 视图
- 03
- 异常
- 06
三步完成驾驶舱可视化配置
从正射投影上传到组件设备绑定，三大模块一气呵成。
- 01STEP 01 / 03上传正射投影
上传航拍正射投影图与地图切片包，地理校准后叠加为组件识别底图。
- 02STEP 02 / 03生成识别结果
基于正射投影 AI 自动识别，或导入 DXF 工程图位置匹配生成组件布局。
- 03STEP 03 / 03创建视图 & 关联设备

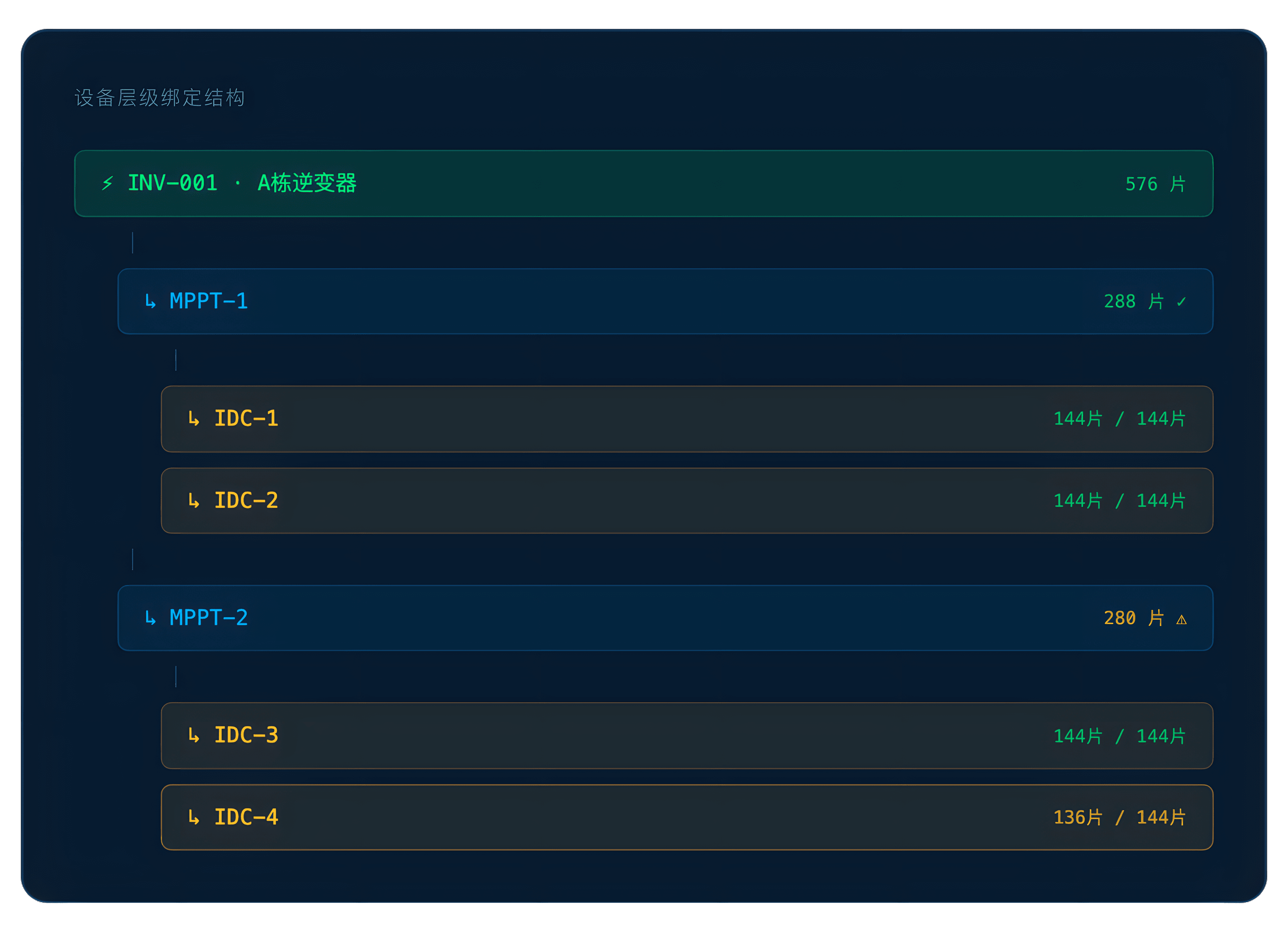

基于识别结果创建可视化视图，组件与逆变器 → MPPT → 组串层级一一绑定。
可视化组件关联配置
识别完成的可视化组件需要与逆变器层级设备进行绑定，建立组件与发电数据的对应关系，驱动驾驶舱数据可视化展示。
自动识别子操作
- 自动识别

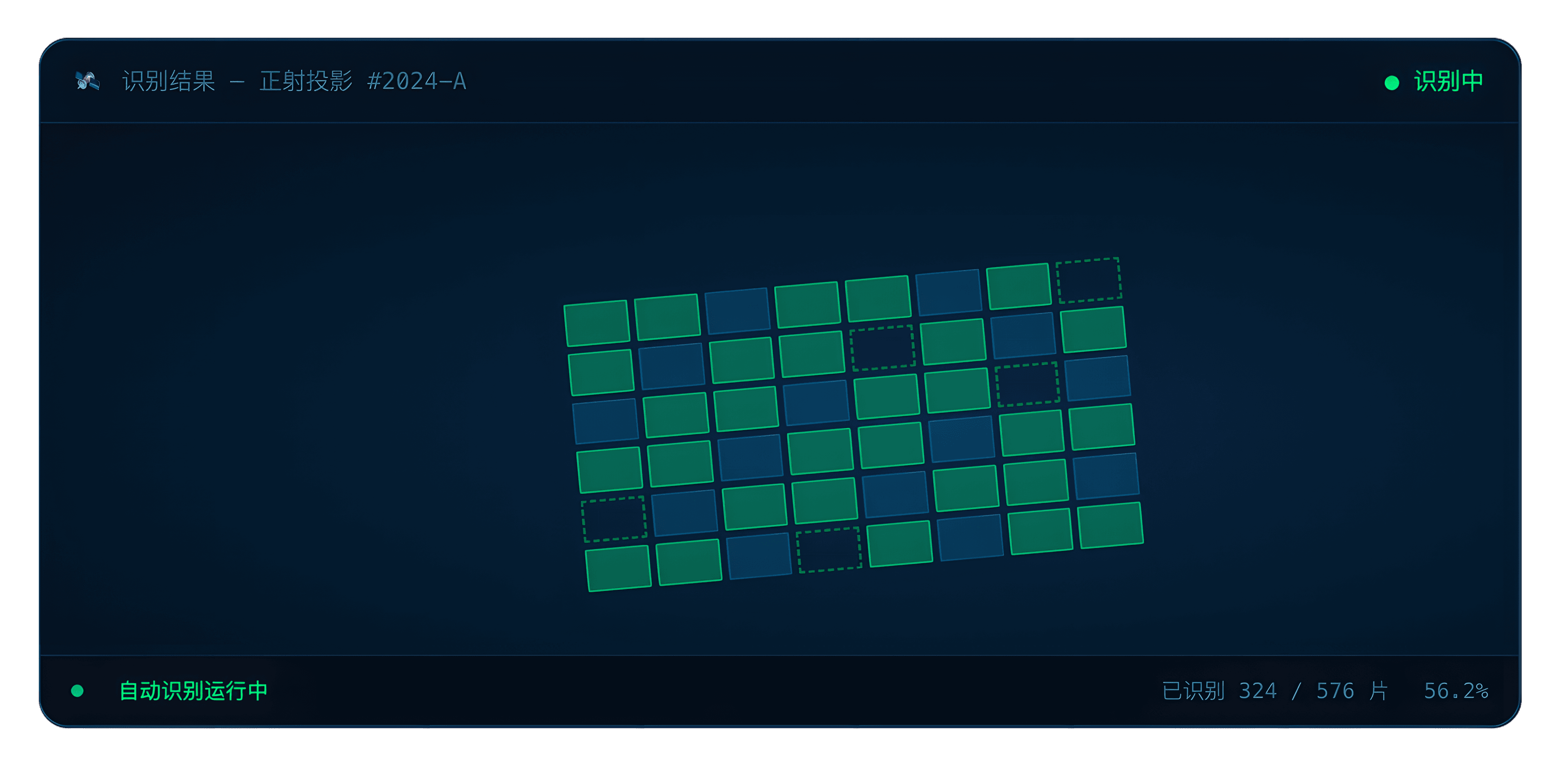

点击【自动识别】，系统根据正射投影自动识别组件，生成新的识别结果记录，包含识别时间和组件总数。
- 识别结果列表
以父子结构展示识别结果，包含识别结果名称、识别时间、识别组件总数，支持编辑和删除。
- 组件可视化调整
点击识别结果后右侧显示已识别组件，支持新增、多选、移动、删除四种编辑操作。

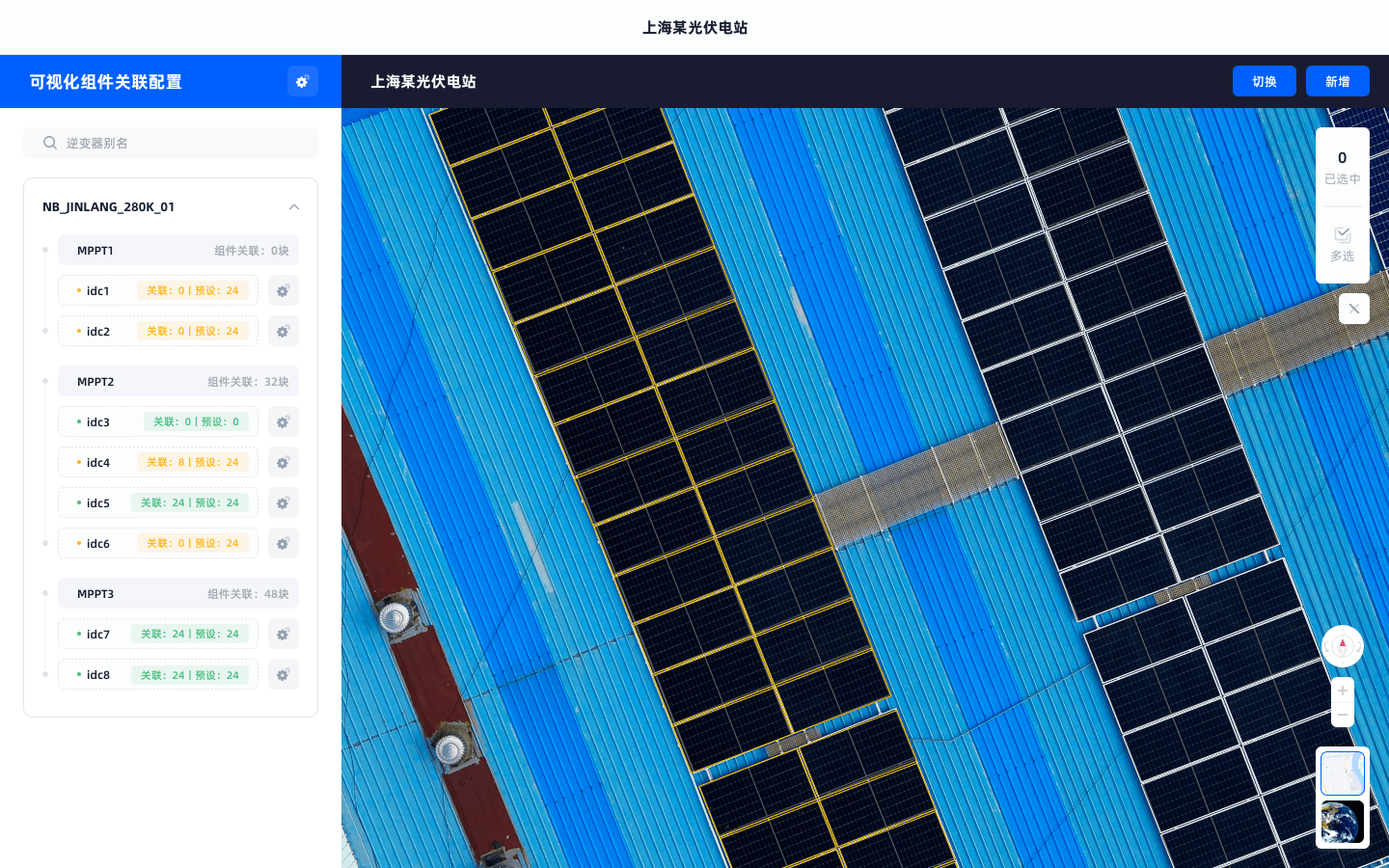

可视化组件关联
- 进入关联页
点击【可视化组件关联】进入默认视图的设备绑定页面。白色边框为已绑定组件，黄色边框为未关联组件。
- 组串绑定操作
在左侧树形结构中选择组串，点击【设置】进入绑定模式。多选目标组件后，点击【绑定】完成设备关联；绿色边框代表当前组串已绑定组件。
- 绑定数量校验
实时显示已绑定组件数量与配置预设数量对比：数量一致显示绿色，不一致显示黄色提醒。
三种数据视图
全方位掌握电站状态
驾驶舱数据视图将电站多维度实时数据映射于可视化组件上，从逆变器效率到组串单位发电，再到机器人巡检异常，提供全方位的组件级数据洞察。

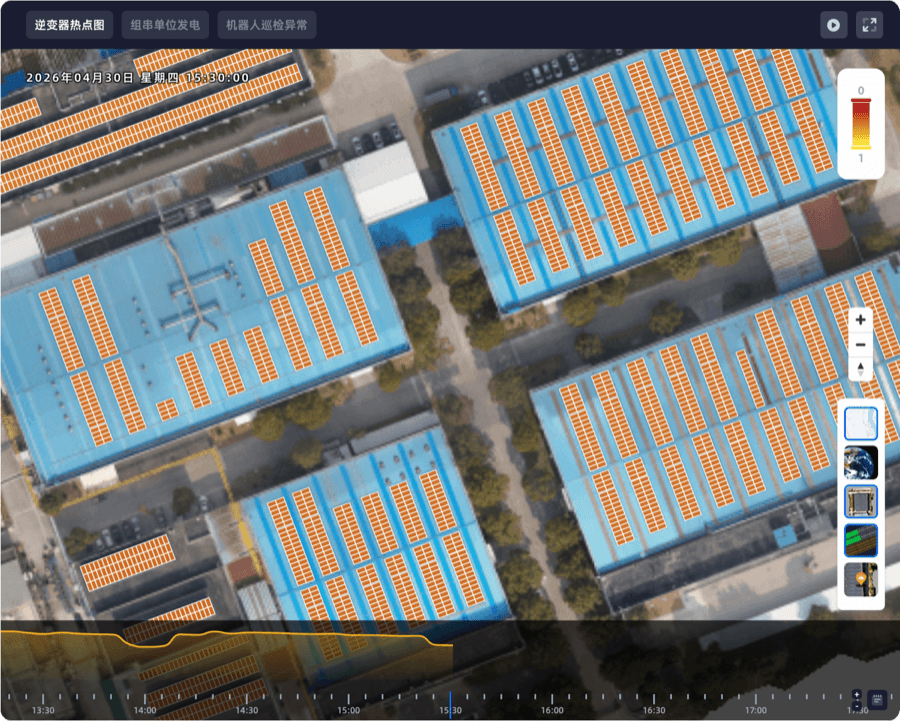

将逆变器热点数据映射于组件视图，通过颜色深浅直观反映各时刻发电效率。支持时间轴拖拽、播放回放、全屏展示，快速定位低效区域。

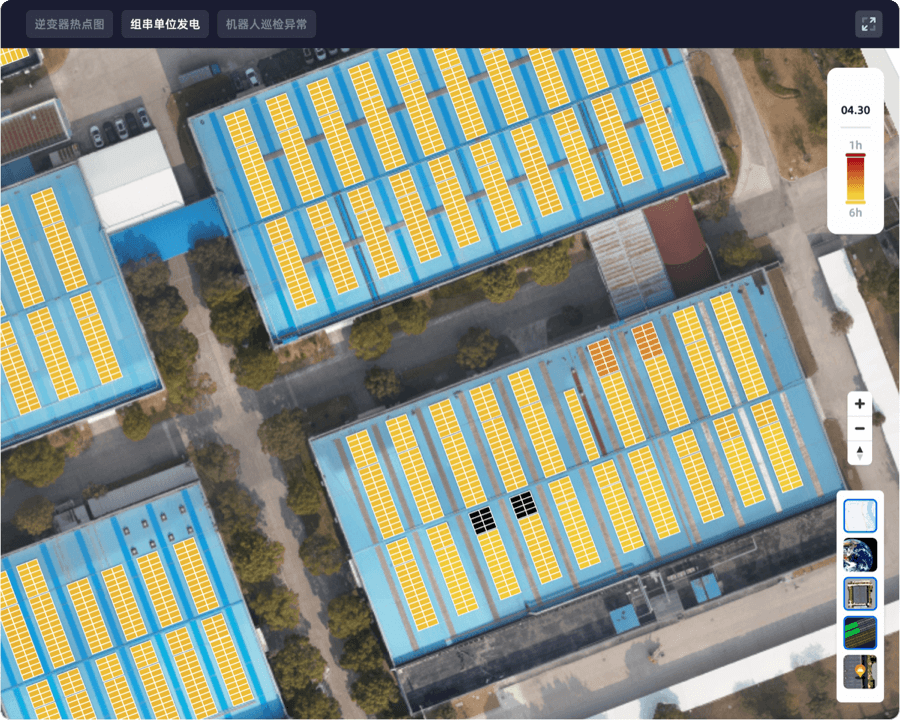

将组串日单位发电数据可视化，颜色反映数值大小，从组串级别直观了解整体发电情况，快速发现发电异常的组串并追溯根因。

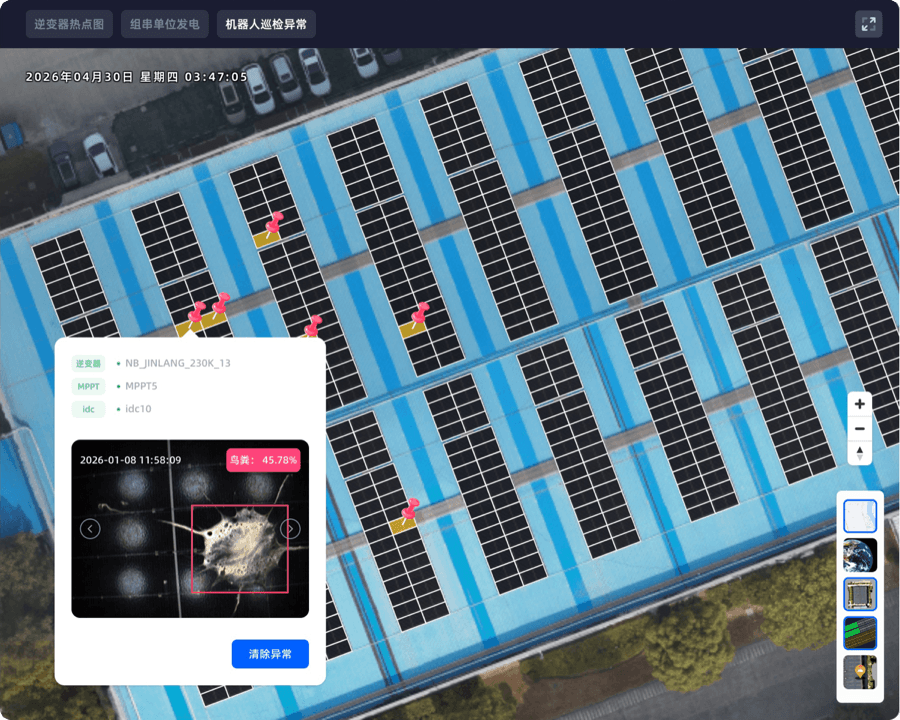

清扫机器人巡检拍摄的异常图片，经数据分析判断问题类型后推送至平台，精确定位异常组件位置，支持一键【清除异常】更新处理状态。
关于数字孪生的常见问题
覆盖规模能力、粒度差异、部署周期三类问题。
